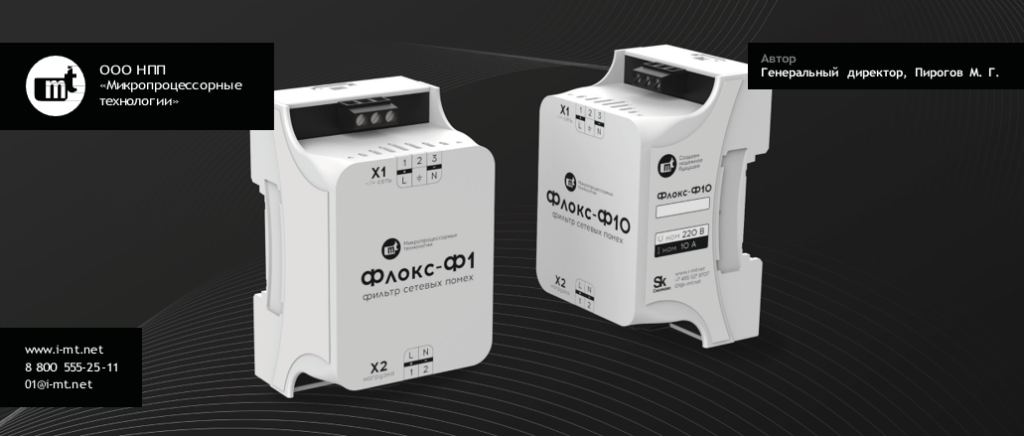

Флокс-Ф1: защита питания от кондуктивных микро- и наносекундных помех

В данной статье блога мы подробнее разберём устройство Флокс-Ф1, его модификации и возможности.

Флокс-Ф1 — основная массовая модификация для типовых цифровых устройств с током нагрузки до 1 А. Он ставится в цепь питания перед блоком питания и подавляет высокочастотные дифференциальные и синфазные составляющие помех. Важно: проблемный спектр наносекундных импульсов не заканчивается на 10 МГц — основная энергия уходит в диапазон сотен мегагерц, а высокочастотный хвост дотягивается до 1 ГГц и выше.

Даже надежное цифровое устройство зависит от качества питания на входе. В реальных шкафах и на объектах питание бывает далеко от идеального: рядом работают двигатели, контакторы, генераторы, выпрямители, импульсные источники питания, длинные кабельные трассы и оборудование с разным качеством заземления. В таких условиях по проводникам на цифровые устройства приходят помехи, причем основная масса практических проблем связана именно с наносекундными импульсами и их крутым фронтом.

Для цифровой электроники такие воздействия неприятны не длительностью, а скоростью. Импульс может быть коротким, но его фронт создает высокочастотную нагрузку на входные цепи блока питания, защитные элементы и создает влияющие связи внутри устройства. Прибор может быть исправен, программное обеспечение может работать корректно, но внешняя ЭМС-обстановка способна вызвать перезапуск, зависание, ошибку обмена, ложное срабатывание или ускоренное старение входных цепей.

В массовой эксплуатации чаще защищаются именно низкоточные цифровые устройства: устройства РЗА и телемеханики, щитовые измерительные приборы, коммуникационное и сетевое оборудование. Если ток нагрузки укладывается в 1 А, Флокс-Ф1 закрывает типовой сценарий защиты входа питания, а Флокс-Ф10 логично оставлять для цепей с большим током или повышенным запасом по току.

Почему акцент именно на Флокс-Ф1?

Флокс-Ф1 — не «младшая версия для редких случаев», а практичный массовый вариант для большинства одиночных цифровых устройств с небольшим потреблением. Его номинальный ток 1 А соответствует типовым цепям питания приборов автоматизации, РЗА, телемеханики, измерения и связи. В таких точках обычно важна не большая пропускная способность по току, а стабильность работы устройства в реальной ЭМС-среде.

Флокс-Ф10 остается важным решением для группового питания и нагрузок с током до 10 А.

Особенности наносекундных помех

В жестких испытаниях на устойчивость к наносекундным импульсным помехам, например по ГОСТ 30804.4.4-2013, используется импульс с временем нарастания фронта 5 нс и длительностью 50 нс [1]. Такие временные параметры нужно воспринимать не как узкополосную помеху, а как широкополосное воздействие.

Инженерный вывод простой: чем круче фронт, тем выше частотные составляющие. Для помехи 5/50 нс основная энергия сосредоточена не около одной частоты, а в широком диапазоне примерно от 100 кГц до 200–300 МГц. При этом высокочастотный хвост спектра дотягивается до 1 ГГц и выше. Поэтому паспортные точки 0,15, 1 и 10 МГц не должны восприниматься как верхняя граница проблемы — они лишь контрольные точки, по которым удобно сравнивать фильтры.

Параметр импульса	Что означает для спектра	Практический вывод для защиты
Фронт 5 нс	Помеха не является «низкочастотной»: крутой фронт дает высокочастотные составляющие	Фильтр должен работать как внешний ВЧ-барьер на входе питания
Пачки импульсов	На объекте воздействие повторяется и может накапливать стресс входных цепей	Флокс-Ф1 снижает амплитуду и импульсную нагрузку до блока питания

Что делает Флокс-Ф1?

Флокс-Ф1 подключается только в цепь питания защищаемого устройства — перед блоком питания — и подавляет высокочастотные дифференциальные и синфазные составляющие помехи.

▪     Дифференциальная составляющая возникает между проводниками питания, например L–N или «плюс–минус» цепи постоянного тока

▪     Синфазная составляющая возникает между проводниками питания и землей, например L/N–PE

▪     В реальном шкафу обе составляющие часто присутствуют одновременно, поэтому внешний фильтр должен снижать обе составляющие до входа блока питания

Практический смысл Флокс-Ф1 — снизить амплитуду и энергию высокочастотной части помехи до того, как она попадет на входные цепи блока питания. Это не отменяет встроенную защиту устройства, а разгружает её: на внутренние элементы приходит уже ослабленное воздействие.

Как правильно понимать паспортные точки затухания?

Для Флокс-Ф1 указаны контрольные значения затухания: 73 дБ при 0,15 МГц, 88 дБ при 1 МГц и 64 дБ при 10 МГц. Эти точки показывают, что Флокс-Ф1 хорошо подавляет высокочастотную часть помехи в диапазоне, который уже принципиален для быстрых импульсов. Но они не означают, что помеха ограничена 10 МГц: для наносекундных воздействий важны и более высокие составляющие, которые задаются крутым фронтом и монтажной средой.

Для оценки порядка величин можно пересчитать затухание в децибелах в снижение напряжения по формуле:

 где A — затухание в дБ. Если взять высокочастотную составляющую импульсной помехи амплитудой 2 кВ, расчетная оценка для паспортных точек будет такой:

Модификация	Частота	Паспортное затухание	Снижение напряжения	Оценка остатка от 2 кВ
Флокс-Ф1	0,15 МГц	73 дБ	≈ 4 467 раз	≈ 0,45 В
Флокс-Ф1	1 МГц	88 дБ	≈ 25 119 раз	≈ 0,08 В
Флокс-Ф1	10 МГц	64 дБ	≈ 1 585 раз	≈ 1,26 В
Флокс-Ф10, для сравнения	1 МГц	44 дБ	≈ 158 раз	≈ 12,6 В

* Расчетная оценка высокочастотной составляющей по паспортным значениям затухания при сопоставимых условиях нагрузки и корректном монтаже. Это не гарантированное остаточное напряжение на любом объекте.

Наиболее показательная точка для объяснения — 1 МГц: Флокс-Ф1 снижает напряжение примерно в 25 119 раз, то есть 2 кВ превращаются в расчетные ≈0,08 В высокочастотной составляющей. По энергии эффект еще сильнее: при одинаковом сопротивлении энергия пропорциональна квадрату напряжения, поэтому снижение напряжения в 25 119 раз означает снижение расчетной энергии примерно в 630 млн раз.

Почему фильтр нужно ставить максимально близко к входу питания?

Для Флокс-Ф1 рекомендация «максимально близко к входу питания» критична. Любой участок кабеля после фильтра остается частью внешней среды: на него снова могут наводиться помехи, а паразитные емкости и индуктивности могут ухудшать эффект фильтрации. Чем короче участок между фильтром и защищаемым устройством, тем меньше вероятность повторного наведения.

Практический эффект на объекте

На сложных объектах проблема часто проявляется не постоянно, а «рывками»: при коммутации нагрузки, запуске двигателя, работе контактора, переключении выпрямителя или неблагоприятной конфигурации заземления. Это самые неприятные случаи для эксплуатации: прибор исправен, ошибка плавающая, а повторить её в лаборатории сложно.

После установки Флокс-Ф1 максимально близко к входу питания защищаемого цифрового устройства появляется локальный внешний барьер. Он снижает высокочастотную составляющую помехи до блока питания, уменьшает импульсный стресс входных цепей и снижает вероятность сбоев, перезапусков и ложных срабатываний. Для старых объектов это особенно важно: фильтр не требует полной реконструкции кабельной инфраструктуры, но помогает локально повысить устойчивость там, где риск максимален.

Как Флокс-Ф1 помогает сохранить ресурс блока питания?

В цифровых устройствах компании встроенная защита уже предусмотрена. Но на тяжелых объектах именно она вынуждена постоянно принимать на себя повторяющиеся быстрые импульсы: синфазные токи, дифференциальные выбросы, крутые фронты и высокочастотные составляющие перенапряжений. Даже если отдельный импульс не приводит к немедленному отказу, повторяющиеся воздействия повышают электрическую и тепловую нагрузку на входные компоненты.

Флокс-Ф1 разгружает штатную защиту устройства. Он подавляет значительную часть высокочастотной кондуктивной помехи до входа блока питания. В результате на внутренние цепи приходит уже ослабленное воздействие: ниже амплитуда, ниже импульсный ток, ниже энергия высокочастотной составляющей. Это повышает надежность устройства в длительной эксплуатации и уменьшает риск преждевременного старения входных цепей.

Где уместен Флокс-Ф10?

Акцент на Флокс-Ф1 не отменяет Флокс-Ф10. Его роль проще сформулировать так: Флокс-Ф10 нужен там, где требуется ток до 10 А, групповое питание или повышенный запас по току. Но для одиночных цифровых приборов с током нагрузки до 1 А базовым предложением должен быть Флокс-Ф1: он ближе к массовой установке, проще объясняется заказчику и закрывает типовой сценарий защиты входа питания.

Флокс-Ф1 — профилактическая мера для защиты питания цифровых устройств от кондуктивных микро- и особенно наносекундных помех. Его задача — снизить высокочастотную импульсную нагрузку до входа блока питания и уменьшить вероятность дорогих последствий: простоев, выездов, ложных срабатываний, перезапусков и преждевременного старения входных цепей.

Итог

Флокс-Ф1 — практичный внешний барьер между сложной сетью объекта и низкоточным цифровым устройством. Он защищает вход питания от высокочастотных кондуктивных дифференциальных и синфазных помех, снижает импульсный стресс блока питания и повышает устойчивость оборудования в реальной ЭМС-обстановке.

Источники

[1] ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004). Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний.

[2] Флокс-Ф. Технический паспорт МТ.ФЛОКС-Ф.03.ТП: назначение, монтаж, модификации Флокс-Ф1/Флокс-Ф10 и паспортные точки затухания.
