На подстанции 35 кВ «Погат» в городе Бузулуке реализована комплексная поставка семи шкафов релейной защиты, автоматики, центральной сигнализации, измерения и оперативного питания производства ООО НПП «Микропроцессорные технологии».
Подстанция входит в энергосистему Бузулука и участвует в электроснабжении жилых объектов и промышленных предприятий Оренбургской области.

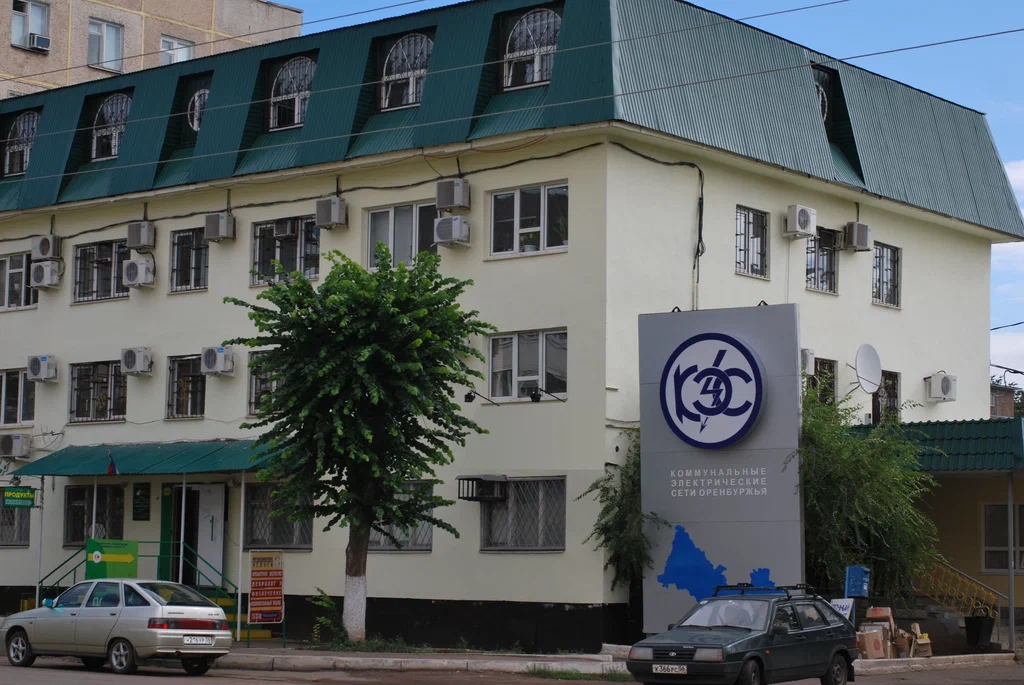

Заказчиком проекта выступило АО «Оренбургкоммунэлектросеть». Сотрудничество между компаниями ведётся с 2018 года. Поставка была выполнена в несколько этапов с применением шкафов и устройств собственного производства.
Для подстанции был изготовлен комплекс шкафов, обеспечивающих защиту силовых трансформаторов и секционного выключателя, центральную сигнализацию, контроль цепей напряжения, измерение электрических параметров и питание вторичных цепей.
Решения построены преимущественно на оборудовании собственного производства, что обеспечивает согласованную работу устройств в составе единой системы.
Полное видео о проекте:
ШСВ-МТ предназначен для защиты и управления секционным выключателем 35 кВ.
В состав шкафа вошли:
— комплект защиты и автоматики секционного выключателя на базе Алтей-БЗП; — цифровой измерительный прибор ИРИС-96; — цепи дешунтирования токовых электромагнитов; — разветвители интерфейса RS-485 Гидра; — конденсаторный блок питания Пион-К; — блок питания от токовых цепей Пион-Т.
Алтей-БЗП выполняет функции релейной защиты и автоматики оборудования напряжением от 0,4 до 220 кВ. В данном проекте терминал применяется для защиты и управления секционным выключателем.
Устройство выполнено на унифицированной блочно-модульной платформе и оснащается вынесенным пультом управления, который не требует отдельного источника питания.
Возможности Алтей-БЗП:
— токовые защиты; — защиты по напряжению; — дистанционная защита; — автоматика управления выключателем; — регистрация аварийных процессов; — осциллографирование оперативного тока; — обмен данными по RS-485 и Ethernet.
Для оперативного получения информации предусмотрен USB-канал: после подключения флеш-накопителя устройство автоматически выгружает настройки, журналы событий и осциллограммы.
На объект поставлено два шкафа защиты и автоматики двухобмоточных трансформаторов с автоматическим регулированием коэффициента трансформации.
В состав каждого решения вошли:
— комплект основной защиты трансформатора на базе Алтей-УЗТ; — комплект резервной защиты и АУВ стороны высшего напряжения на базе Алтей-УЗТ; — реле контроля изоляции цепей газовой защиты Флокс; — цифровой измерительный прибор ИРИС-96; — разветвители интерфейса RS-485 Гидра; — конденсаторный блок питания Пион-К; — блок питания от токовых цепей Пион-Т.
Реле Флокс обеспечивает непрерывный контроль изоляции цепей газовой защиты трансформатора.
При попадании влаги, механическом повреждении кабеля или воздействии других факторов сопротивление изоляции может снизиться. Это создаёт ток утечки и способно привести к ложному срабатыванию газовой защиты с отключением трансформатора.
Флокс выявляет развитие повреждения и отличает ток утечки через изоляцию от рабочего тока срабатывания. При обнаружении ненормального режима устройство выдаёт предупредительный сигнал и обеспечивает перевод соответствующей ступени газовой защиты с действия на отключение на сигнализацию.
Такое решение помогает предотвратить необоснованное отключение трансформатора и перерыв электроснабжения потребителей.
ШТН-МТ предназначен для организации цепей шинного трансформатора напряжения, измерения электрических параметров и отображения состояния первичной схемы.
В составе шкафа применены:
— комплекты шинного ТН на базе терминала Алтей-БЗП; — автоматические выключатели вторичных цепей; — цифровые измерительные приборы ИРИС-О; — разветвитель интерфейса RS-485 Гидра; — конденсаторный блок питания Пион-К; — мнемосхема.
Пион-К поддерживает работу цифровых устройств и их дискретных входов при снижении или исчезновении напряжения оперативного питания.
Встроенный ёмкостный накопитель обеспечивает продолжение работы подключённых цепей в аварийном режиме. Независимые выходные шинки позволяют локализовать короткое замыкание: неисправность одной цепи не требует отключения остальных устройств РЗА шкафа.
В устройстве предусмотрены:
— автоматическое подключение ёмкостного накопителя при снижении напряжения; — защита выходной цепи от короткого замыкания; — контроль минимального выходного напряжения; — сигнализация неисправности цепей питания; — ограниченный пусковой ток для обеспечения селективности защитных аппаратов.
ШЦС-МТ предназначен для сбора и отображения общеподстанционных аварийных и предупредительных сигналов.
— комплект центральной сигнализации на базе Алтей-ПЛК; — комплект питания центральной сигнализации; — цифровой измерительный прибор ИРИС-О.
Алтей-ПЛК применён как программируемый логический контроллер для построения алгоритмов центральной сигнализации и автоматизации.
Устройство позволяет реализовывать:
— центральную сигнализацию; — оперативную блокировку; — автоматику управления выключателями; — алгоритмы управления технологическими процессами; — функции контроллера телемеханики.
На ПС 35 кВ «Погат» сформирована комплексная система релейной защиты, автоматики, сигнализации, измерения и питания вторичных цепей.
Применение шкафов и устройств собственного производства позволило:
— реализовать основную и резервную защиту силовых трансформаторов; — обеспечить защиту и управление секционным выключателем; — организовать контроль изоляции цепей газовой защиты; — повысить надёжность питания устройств РЗА; — объединить оборудование по интерфейсу RS-485; — обеспечить централизованный сбор аварийных и предупредительных сигналов; — упростить эксплуатацию и получение аварийной информации.
Комплексное решение поддерживает надёжное электроснабжение жилых и промышленных потребителей города Бузулука.
Часто задаваемые вопросы по проекту:
На подстанцию поставлено семь шкафов: два ШТ-МТ, один ШСВ-МТ, один ШЦС-МТ, один ШТН-МТ, шкаф ОБР и питания цепей оперативной блокировки, а также шкаф приборов и ИБП.
В проекте применены терминалы Алтей-БЗП, Алтей-УЗТ и Алтей-ПЛК, измерительные приборы ИРИС-96 и ИРИС-О, реле Флокс, разветвители RS-485 Гидра и блоки питания Пион-К и Пион-Т.
Флокс контролирует сопротивление изоляции цепей газовой защиты трансформатора и помогает предотвратить его ложное отключение при возникновении токов утечки.
Пион-К поддерживает питание цифровых устройств и дискретных входов при снижении или исчезновении напряжения оперативного тока, а также защищает выходные цепи от короткого замыкания.
Алтей-БЗП выполняет токовые, дистанционные и другие функции РЗА, управляет выключателем, записывает осциллограммы и журналы событий и обеспечивает передачу данных по цифровым интерфейсам.
